Moći ću:
objasniti da mjerilom saznajemo koliko je puta umanjen prostor prikazan na karti
prepoznati i objasniti kako se koriste brojčano i grafičko mjerilo na kartama
odrediti vrste karata s obzirom na mjerilo i sadržaj
prepoznati topografske znakove
objasniti ulogu i značenje slojnica i boja na kartama.
Kartografi, stručnjaci koji izrađuju karte, koriste mjerilo kako bi velike dijelove Zemljine površine prikazali na papiru, zaslonu pametnog uređaja ili računalu.
U šali bismo mogli reći da je mjerilo matematički "čarobni štapić" kojim umanjujemo stvarnost, a rezultat tog "trika" je karta.
Dakle, karta je umanjeni prikaz Zemlje na ravnoj površini.
Ali, što je mjerilo i kako ga koristimo?
Mjerilo karte
Da bi prikazali stvarnu površinu Zemlje na karti, tu površinu moramo umanjiti.
Odnos koji nam pokazuje koliko je stvarnost umanjenja na karti zovemo mjerilo.
Brojčano mjerilo
Brojčano mjerilo pokazuje odnos udaljenosti na karti naspram udaljenosti u stvarnosti.
Primjer:

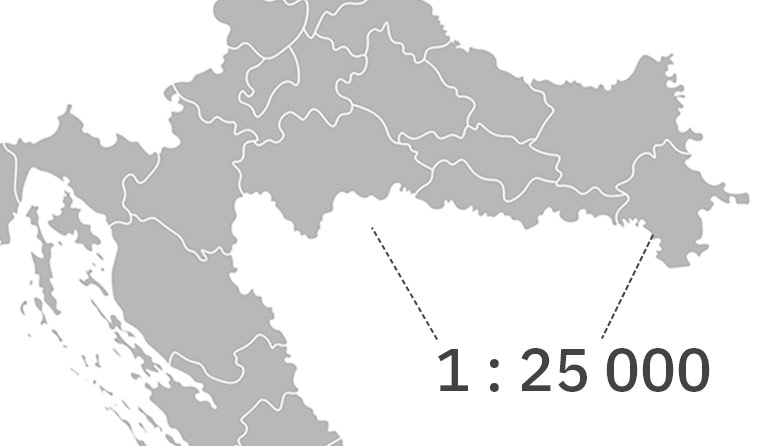

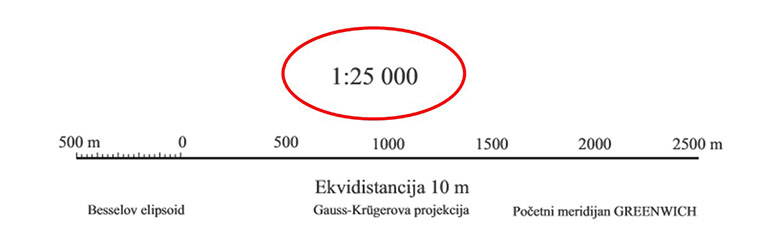

Odnos se može zapisati kao 1 : 25 000, a čita se kao "jedan naprama dvadesetpet tisuća".
Broj 1 označava udaljenost na karti,a broj 25 000 označava stvarnu udaljenost. Uvijek se koriste iste mjerne jedinice za oba broja. Najčešće su to centimetri (cm).
Brojčano ili numeričko mjerilo
= sastoji se od omjera dva broja (ovaj odnos izgovaramo "Jedan naprama dvadesetpet tisuća").

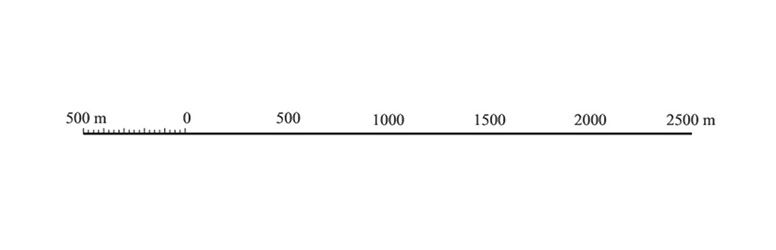

Grafičko mjerilo
Grafičko mjerilo ili dužinsko mjerilo prikazuje se na geografskoj karti ravnom crtom podijeljenom na jednake dijelove.
Najčešće se za prijenos udaljenosti s karte na mjerilo koristi šestar (navigacijski), ali se može koristiti i ravni rub papira.
Kako prikazujemo ravnine i neravnine na kartama?
Na karti možemo prikazati visine i dubine, odnosno sve ravnine i neravnine ili reljef.
Za prikazivanje reljefa na karti koristimo ljestvicu boja i slojnice (izohipse - linije koje povezuju točke iste visine i izobate - linije koje povezuju točke iste dubine).
Kako prikazujemo reljef na ravnoj površini?

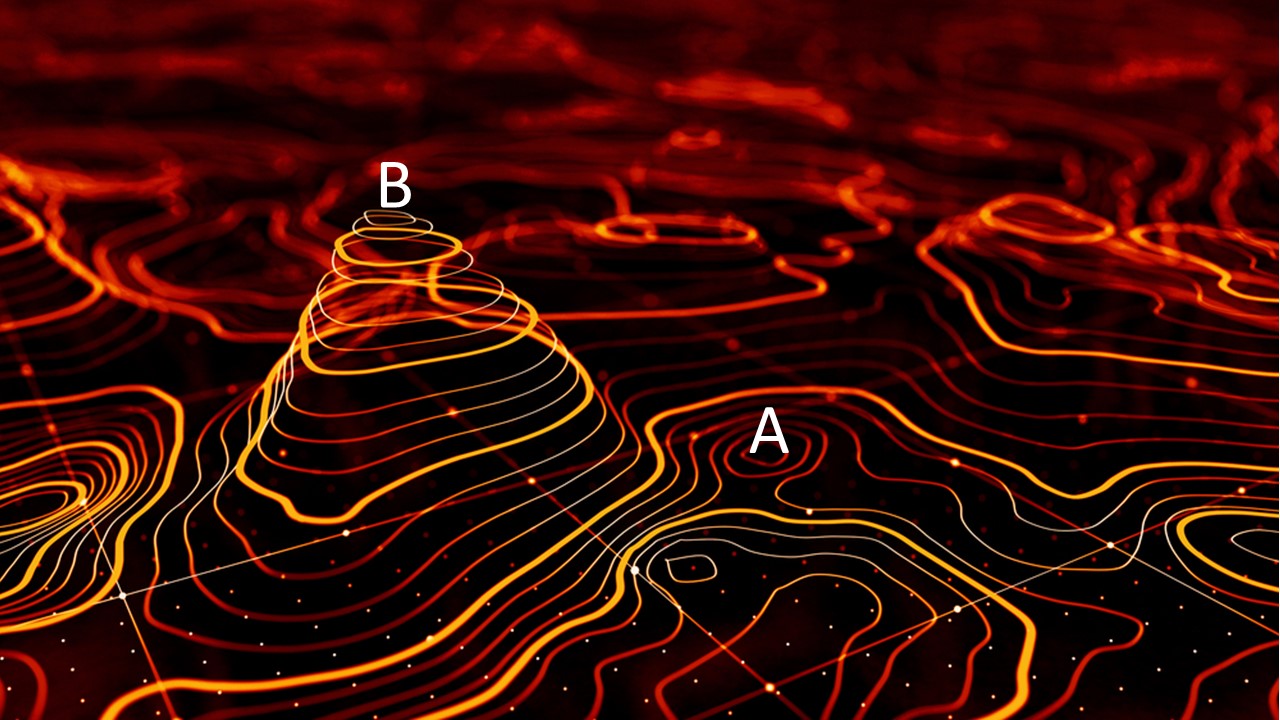

Slika 1.
Možeš li uočiti po čemu se razlikuje položaj slova A naspram slova B?
Kako prikazati razlike u visini?
Promotri sliku.
Možeš li uočiti po čemu se razlikuje položaj slova A naspram slova B?
Slovo B je više od slova A.
Linije koje povezuju mjesta iste visine zovu se izohipse.
Slika 2.
Bojom su označene visine i dubine.

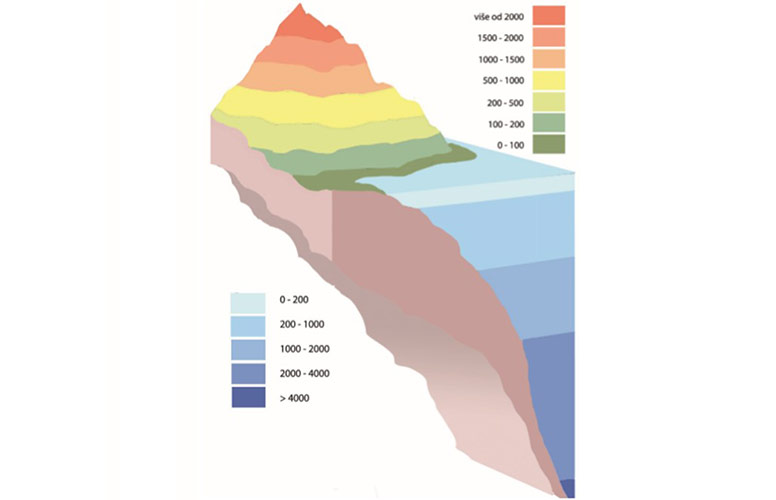

Prikazivanje visina i dubina bojama
Uporabom boja na kartama se prikazuju visine i dubine.
Kolika je visina ili dubina nekog promatranog prostora čitamo u tumaču.

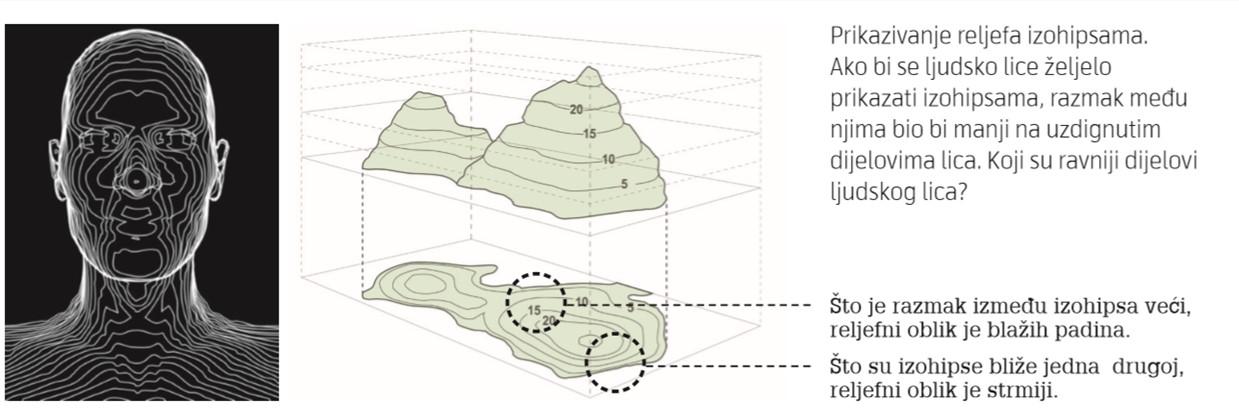

Kako bi izgledalo ljudsko lice da ga prikazujemo slojnicama?
Razmisli još jednom. U videu su prikazana dva puta, zeleni i crveni. Koji od njih ima veći nagib?
Podjela karata
Geografska karte se prema sadržaju dijele na:
- topografske karte
- tematske karte
Topografske karte prikazuju osnovne prirodne i društvene sadržaje prostora. Sadržaj na kartama čitamo pomoću kartografskih znakova koji se na topografskim kartama zovu topografski znakovi.
Njihovo značenje pojašnjeno je u tumaču ili legendi.

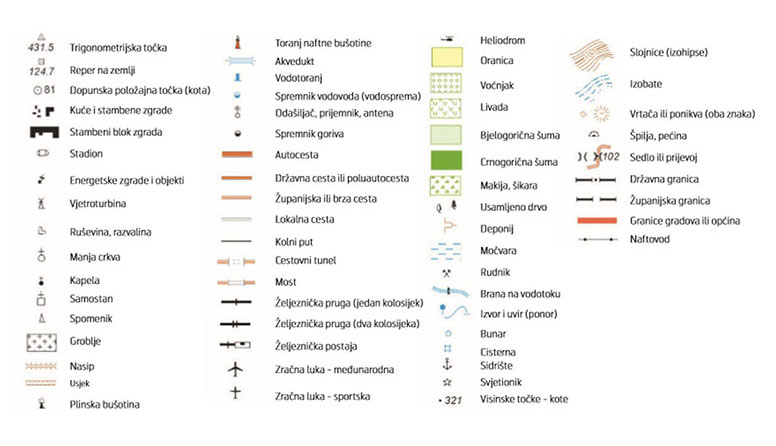

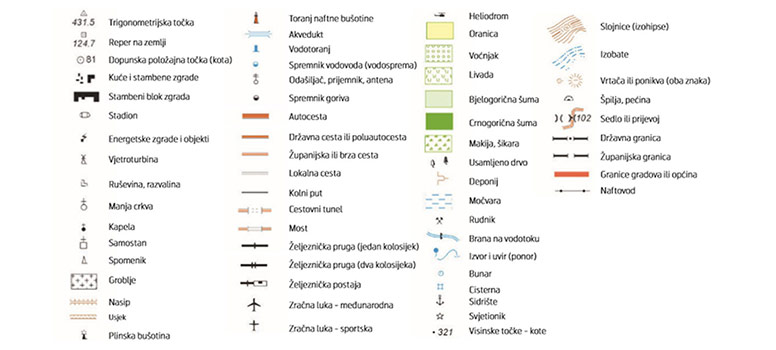

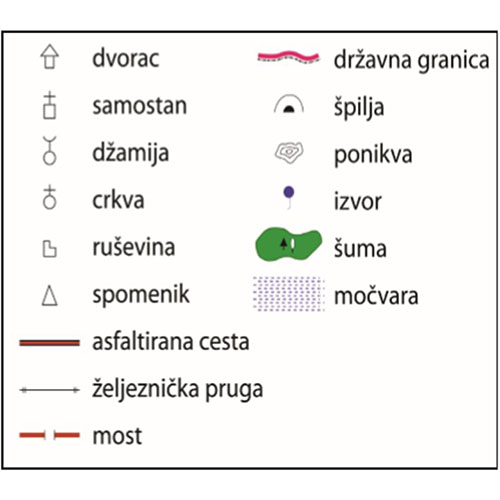

Slika 3.
Neki od topografskih znakova
Topografski znakovi izrađuju se po načelu sličnosti.
Čitanjem znakova vrlo lako otkrivamo gdje se nalazi željeznička pruga, odnosno močvarni prostor nekog kraja.
Tematske karte
Geografske karte na kojima čitamo jedan ili dva sadržaja nazivaju se tematskim kartama. Kod njih se najčešće ističe posebni prirodni ili društveni sadržaj. Svoje nazive karte dobivaju prema temi koju pokazuju, pa tako karte koje prikazuju državne granice i gradove nazivamo političke karte, kartu koje prikazuje raspodjelu klima u nekom prostoru nazivamo karta klimatskih područja.
Tematske karte

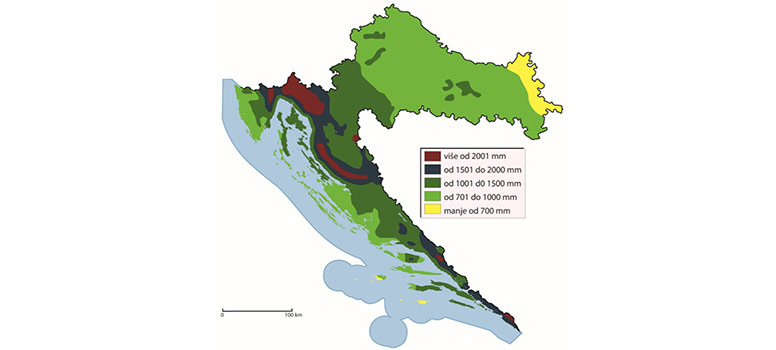

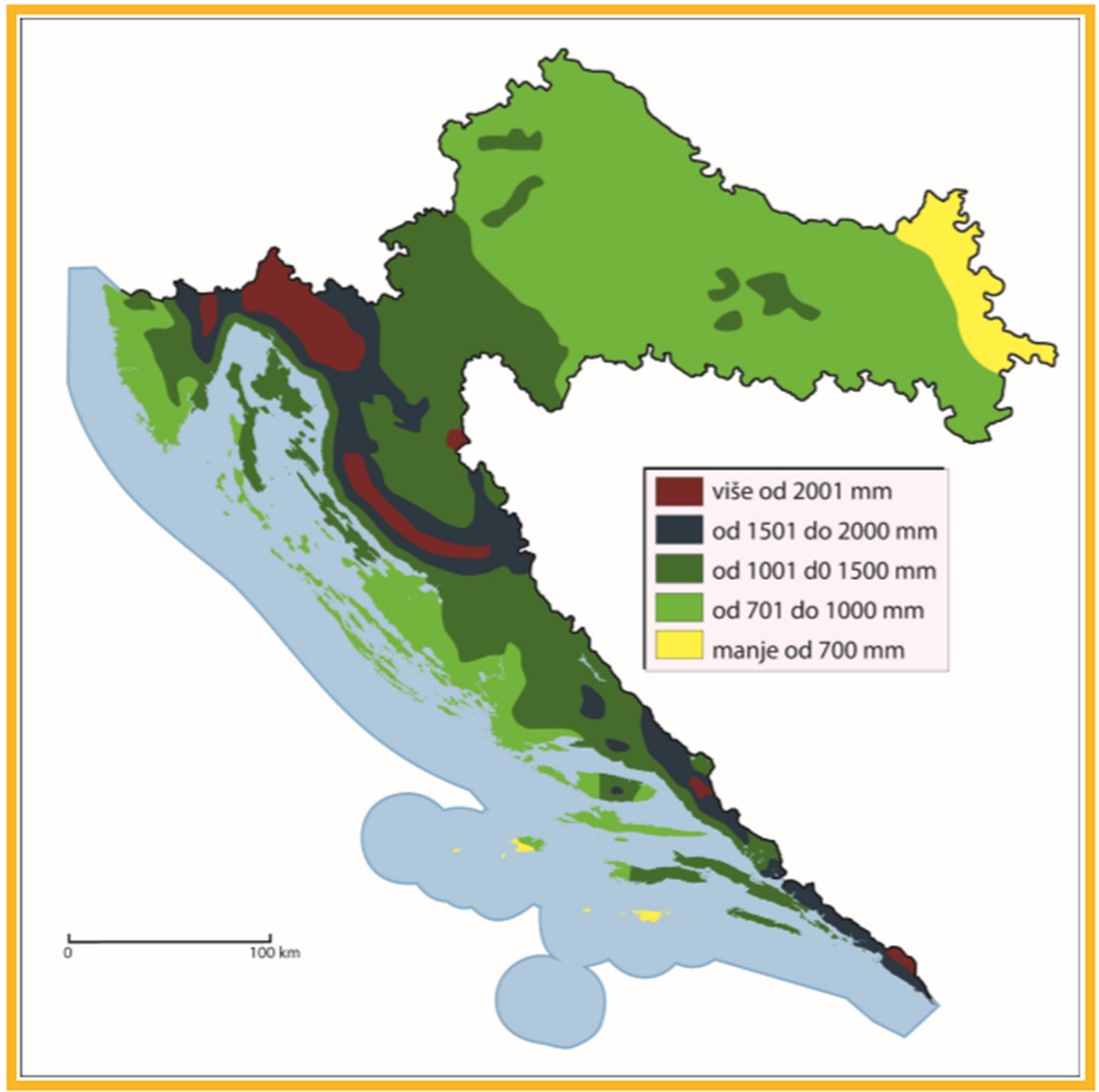

Raspored padalina u Republici Hrvatskoj

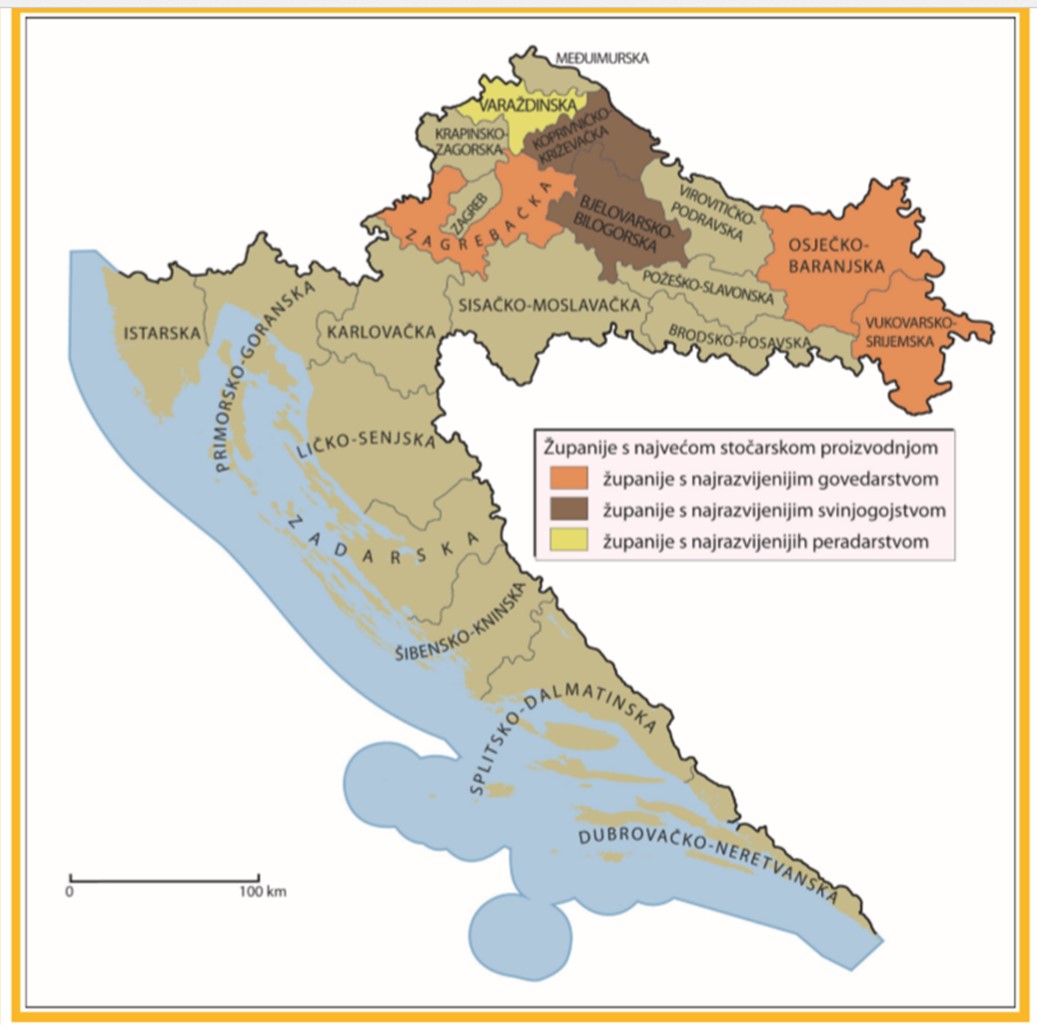

Prostorni raspored najrazvijenijih stočarskih grana u Republici Hrvatskoj (po županijama)

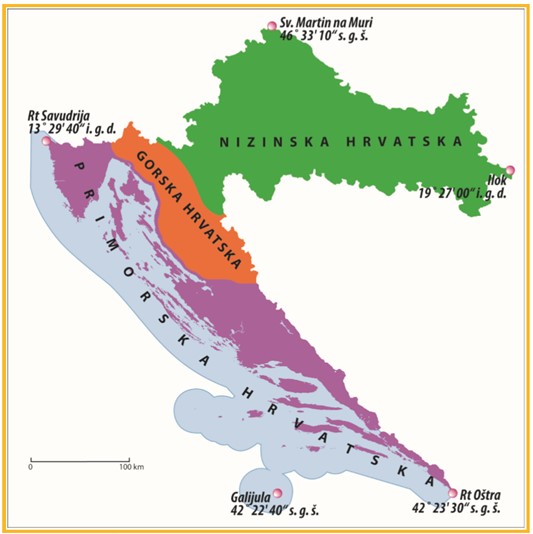

Prirodno-geografske cjeline Republike Hrvatske

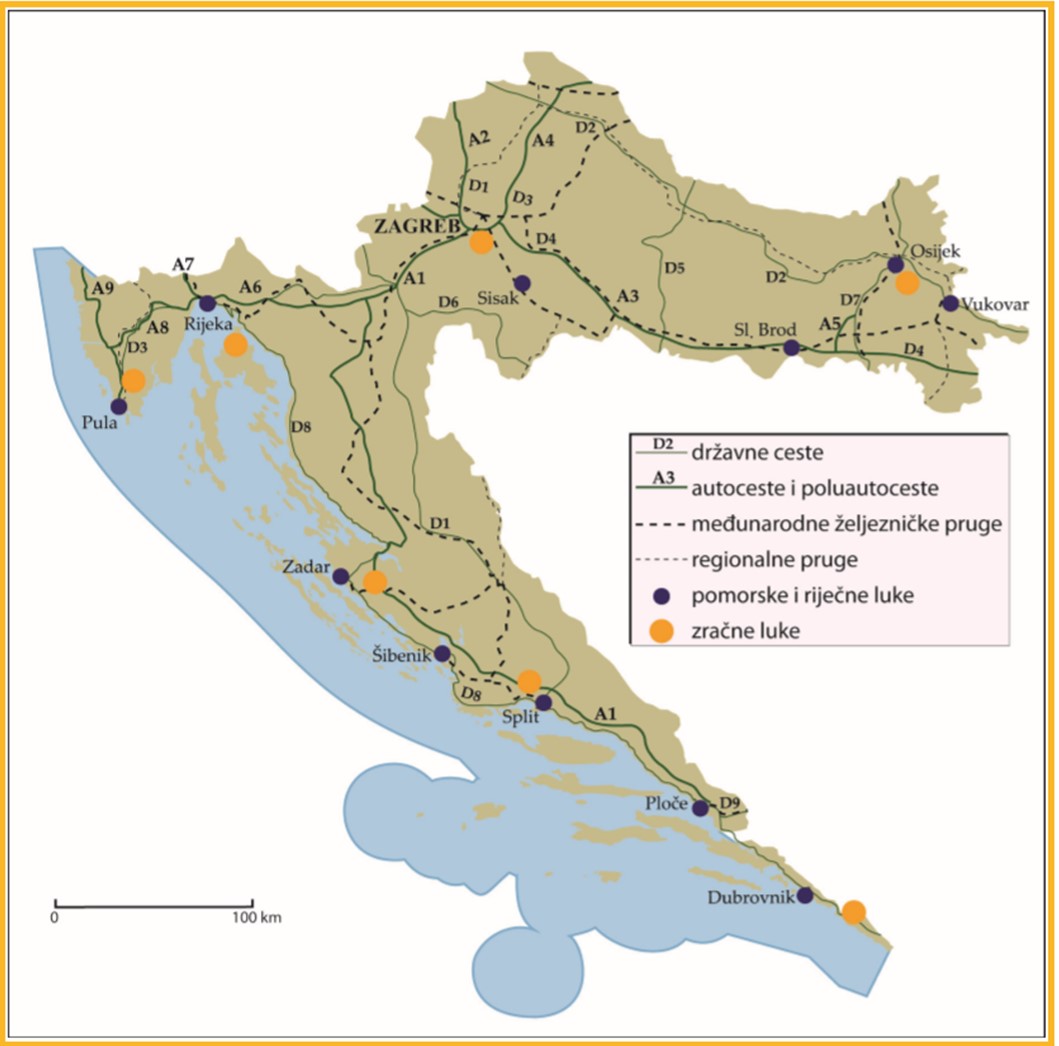

Vrste prometa, važniji prometni pravci i čvorišta u Republici Hrvatskoj

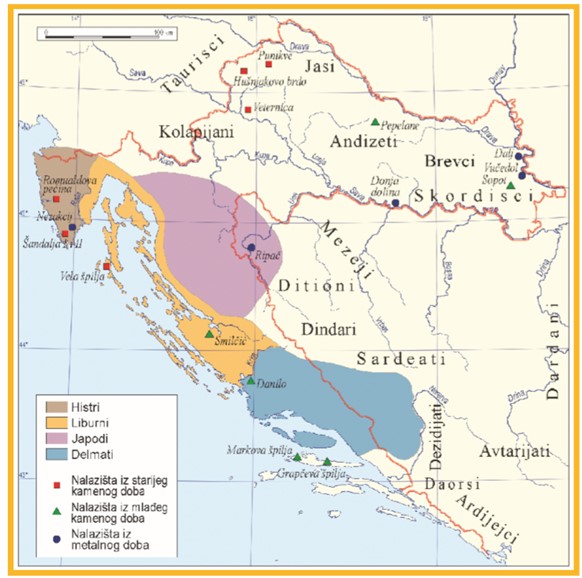

Hrvatski krajevi u antičko vrijeme (povijesna karta)

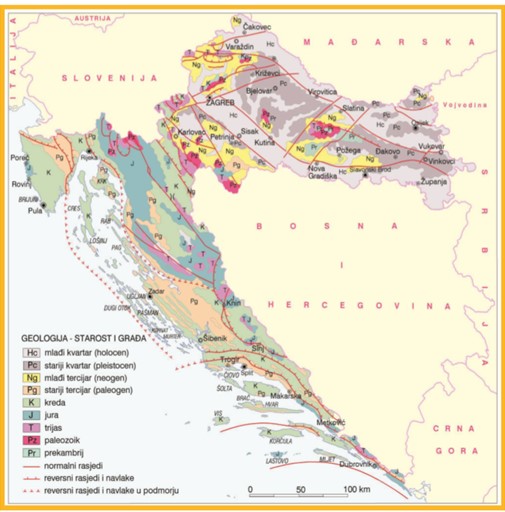

Geološka starost reljefa u Republici Hrvatskoj
Podjela karata prema mjerilu
Karte razlikujemo prema mjerilu koja mogu biti sitna i krupna. Ako umanjenje nije veliko, onda takva karta ima krupno mjerilo (npr. 1: 5 000), a ako je umanjenje veće, onda karta ima sitno mjerilo (npr. 1 : 20 000 000).
Karte krupnog i sitnog mjerila

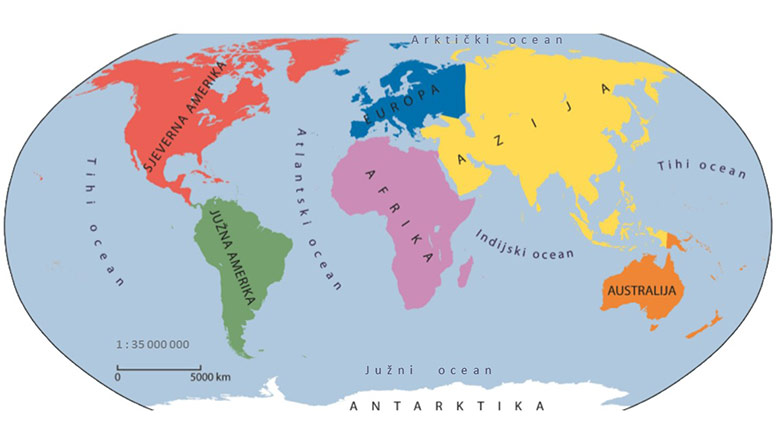

Karta sitnog mjerila
Svijet - raspored kontinenata i oceana 1 : 35 000 000.
Na ovoj karti svijet je umanjen 35 milijuna puta!
Dakle, ova karta je izrađena u sitnom mjerilu.
Karta krupnog mjerila

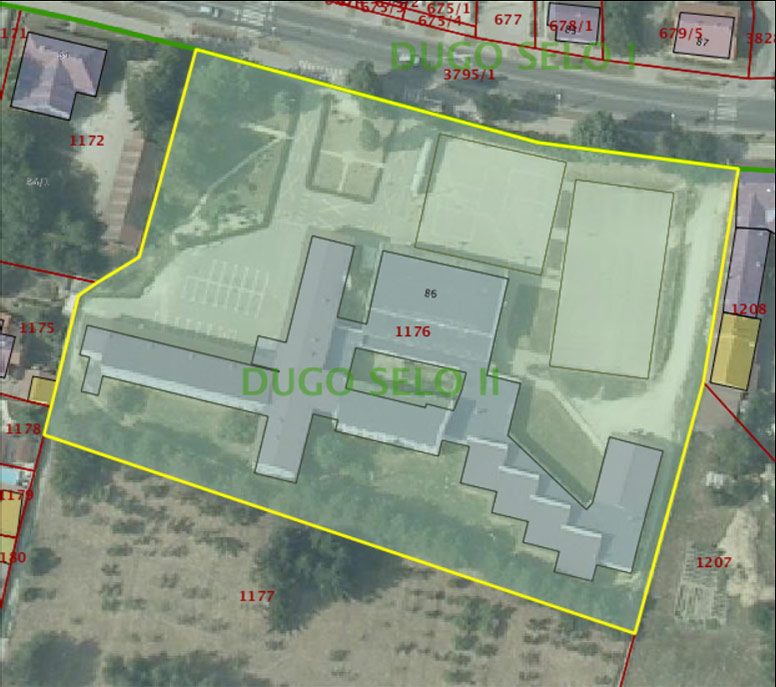

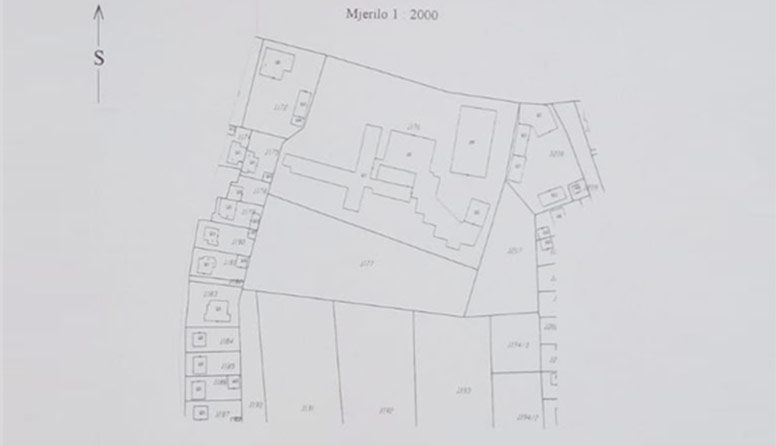

- Izvod iz katastarskog plana
približno mjerilo ispisa 1 : 1000
izvorno mjerilo plana 1: 2000 - Na ovoj karti stvarnost je umanjena 2000 puta.
- Znači ova karta je izrađena u krupnom mjerilu.
Podjela karata s obzirom na mjerilo
Prema mjerilu topografske karte se dijele na:
- topometrijske karte
- topografske detaljne karte
- pregledne topografske karte
- pregledne geografske karte
Po čemu ih razlikujemo?
Prema mjerilu u kojem su izrađene.
Topometrijska karta u mjerilu 1 : 2 000
Topometrijske karte izrađuju se u mjerilima 1 : 100; 1 : 1 000; 1 : 5 000 i 1: 10 000.

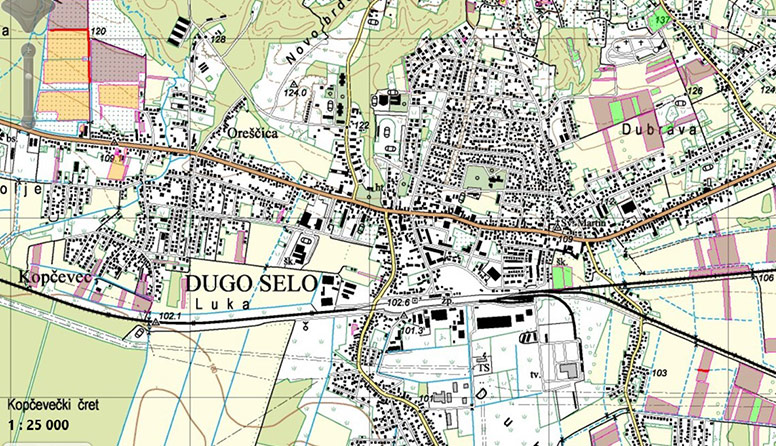

Topografska detaljna karta u mjerilu 1 : 25 000
Ako su karte izređene u mjerilima 1 : 25 000; 1: 50 000; 1 : 100 000 onda ih zovemo topografske detaljne karte.

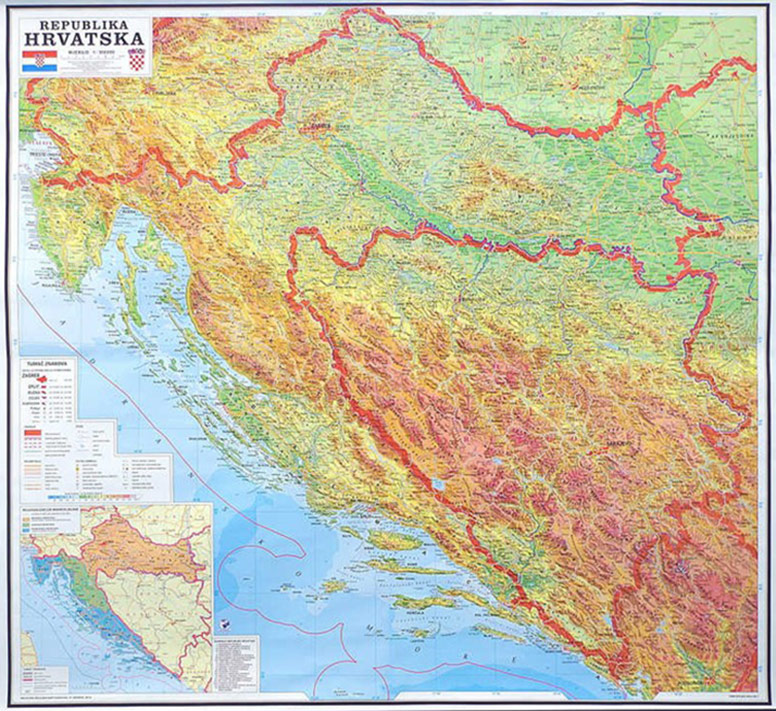

Pregledna topografska karta u mjerilu 1 : 300 000
Karte izrađene u mjerilima sitnijim od 1 : 100 000 do 1 : 500 000 nazivaju se pregledne topografske karte.

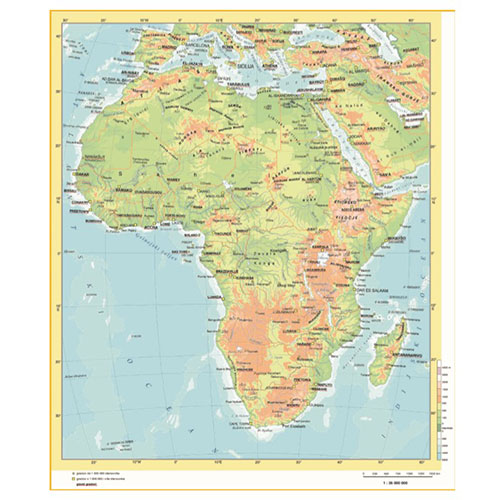

Pregledne geografske karte u sitnim mjerilima
Karte izrađene u mjerilima sitnijim od mjerila preglednih topografskih karata nazivamo pregledne geografske karte.
Pronađi parove!
Tko je Atlas i što je atlas?
Atlas ili Atlant, u grčkoj je mitologiji jedan od Titana koji se borio protiv Zeusa.
Rat su izgubili pa je za kaznu morao nositi nebeski svod na svojim plećima.
Tijekom razvoja kartografije došlo je do potrebe da se karte okupe na jednom mjestu, knjizi.
Na koricama takvih knjiga nalazila se slika mitološkog junaka Atlasa koji nosi nebeski svod na svojim leđima.
Upravo od tada, knjiga koja sadrži više karata zove se atlas.
Složi ovu sliku kako bi otkrio/otkrila kako nazivamo zbirku karata.
Ponovimo!
U brojčanom mjerilu vrijednosti u omjeru moraju biti u istim mjernim jedinicama.
Kod uporabe grafičkog mjerila od velike nam je korisiti šestar jer njime prenosimo udaljenosti s karte.
Prirodno-geografski i društveno-geografski sadržaj karte objašnjen nam je u
Svaka geografska karta prikazuje i društveno-geografski saržaj.
Za prikazivanje nadmorskih visina i dubina na geografskoj karti koristimo boje i slojnice.
Točno složi parove!
topografska detaljna karta
mjerila 1: 100 000 sve do 1 : 500 000
povijesna karta
tematska karta
pregledna topografska karta
mjerilo 1: 25 000
Odredi točan dio u rečenici!
Prema sadržaju karte dijelimo na
Zbirku različitih karata (prema sadržaju i mjerilu) zovemo globus.
Stručnjaci koji izrađuju karte nazivaju se kartografi.
