1.3. Glavni strukturni elementi litosfere / Slojevi, bore, rasjedi i navlake

Moći ću:

  • razlikovati glavne strukturne elemente litosfere

  • na shemi bore označiti antiklinalu i sinklinalu, osi, krila i osne plohe

  • prepoznati horizontalni, normalni i reversni rasjed na fotografijama

  • na karti označiti rasjed Svetog Andrije

Uvod

Koji je tvoj najdraži kolač?

Od čega se sastoji?

Kako izgleda?

Pokušaj se sjetiti koji se kolač sastoji od biskvita, kreme pa opet biskvita i nekog voća na vrhu.

Kako bi izgledao presjek tog kolača?

Isto tako, Zemlja je građena određenim slojevima koji su međusobno u interakciji.

Sloj

Slika 1.

Slojevitost

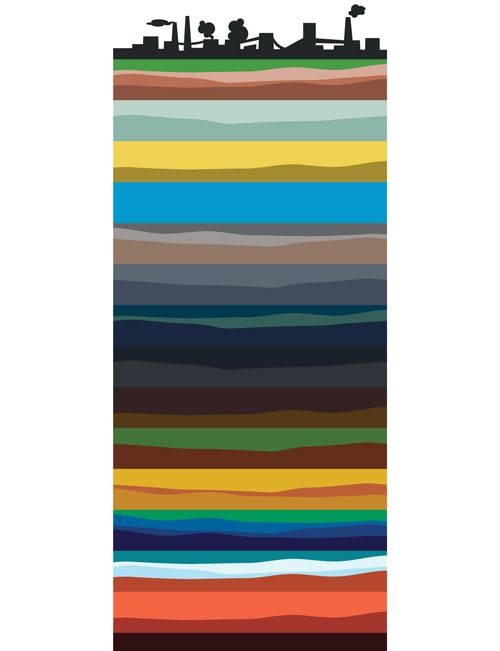

Slojevi zemlje

Osnovni strukturni element litosfere je sloj. Slojeve ponajprije pronalazimo u sedimentnim stijenama, budući da nastaje taloženjem, a nalazi se između dviju slojnih ploha.

Na sloju razlikujemo i - njih određujemo pomoću njihova položaja na sloju. S obzirom na starost sloja, razlikujemo     i    .

Stratigrafska podina često se poklapa s topografskom, kao i što se krovine međusobno preklapaju. Pokušajte objasniti zašto.

Osnovni strukturni element litosfere je sloj.

Slojeve ponajprije pronalazimo u sedimentnim stijenama.

Na sloju razlikujemo:

  •
  •

Topografsku podinu i topografsku krovinu određujemo pomoću njihova položaja na sloju.

S obzirom na starost sloja, razlikujemo:

  •
  •

Stratigrafska podina često se poklapa s topografskom podinom.

Stratigrafska krovina često se poklapa s topografskom krovinom.

Pokušajte objasniti zašto.

Bora

Bora

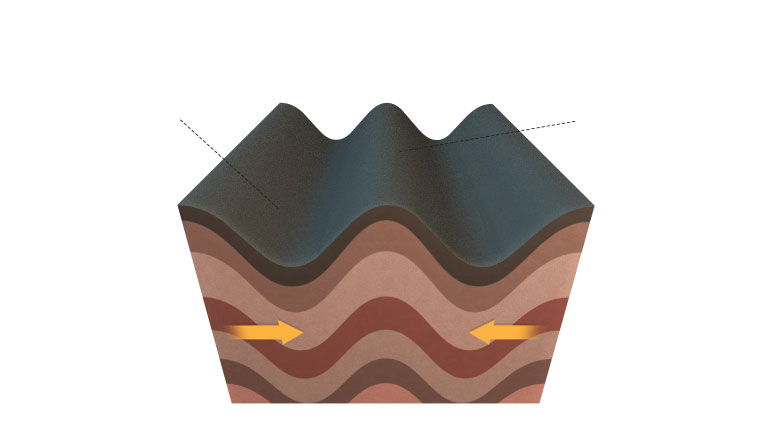

Ilustracija nastajanja bora, boranja tla. Slojevi zemlje prikazani su s više nijansi smeđe boje. Slojevi se bočnim pritiskom savijaju poput harmonike.

Pod utjecajem bočnih pritisaka i sila sloj se deformira, tj. bora i savija. Tom deformacijom stijena - boranjem - nastaju bore. Kod bora razlikujemo udubljeni dio - sinklinalu te izbočeni dio - antiklinalu. Antiklinalu i sinklinalu razdvaja osna ploha. Najizbočeniji dio bore naziva se tjeme.

Izbočeni dijelovi bora čine sustav antiklinorija, dok su sinklinoriji sustavi udubljenja.

Pod utjecajem bočnih pritisaka i sila sloj se deformira, tj. bora i savija.

Deformacijom stijena - boranjem - nastaju bore.

Kod bora razlikujemo:

  • udubljeni dio - sinklinalu
  • izbočeni dio - antiklinalu.

Antiklinalu i sinklinalu razdvaja osna ploha.

Tjeme je najizbočenii dio bore.

Izbočeni dijelovi bora čine sustav antiklnorija.

Udubljeni dijelovi bora čine sustav sinklinorija.



Dijelovi bore

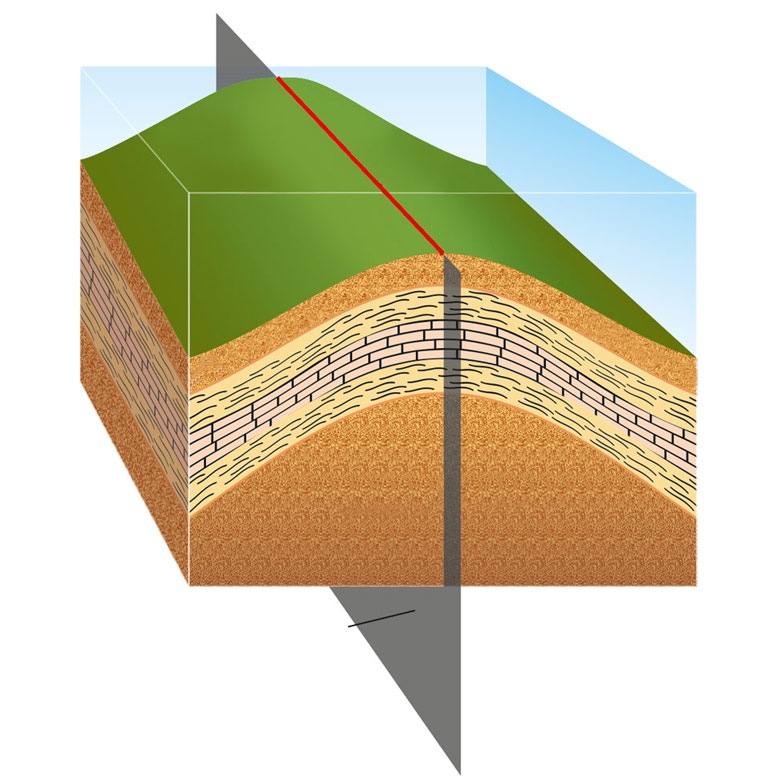

Formacija nalik na brdašce te presijek kroz njenu unutrašnjost

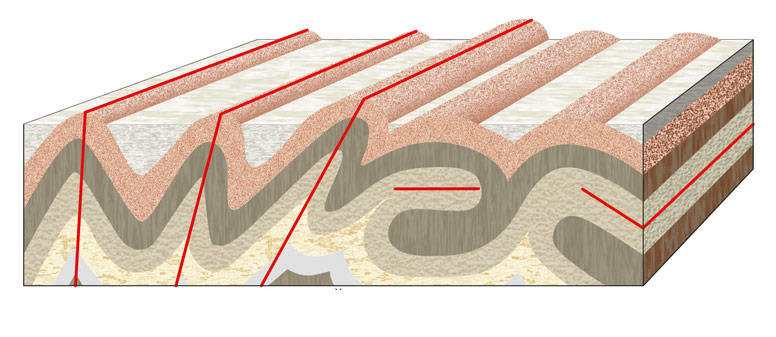

Bore se razlikuju prema svojem vanjskom izgledu. Promotri na slici ispod kako dijelimo bore prema položaju osne plohe s vodoranom ravninom.

Tipovi bora

Sinusoidne krivulje podzemnih slojeva tj. bore čiji su slojevi prikazani različitim bojama

Promotri shematski prikaz normalnog i inverznog reljefa.

Slika 2.

Normalni reljef

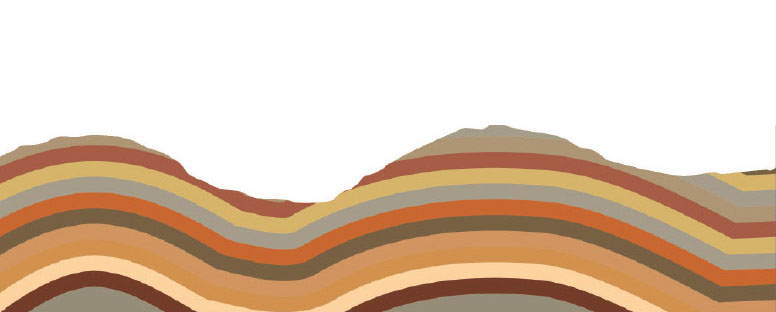

Slika prikazuje presijek dva brda čijih su dvanaest različitih slojeva prikazani različitim bojama
Slika 3.

Inverzni reljef

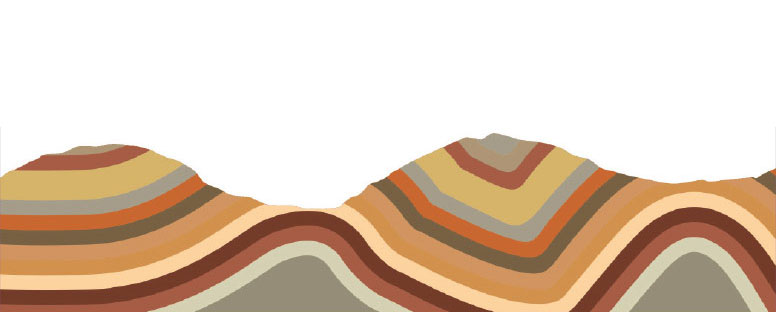

Presijek dva brda čijih su dvanaest različitih slojeva prikazani različitim bojama

Odnos bora i reljefa pokazuje tzv. normalni reljef ako antiklinale predstavljaju reljefna uzvišenja, a sinklinale reljefna udubljenja. U obrnutom slučaju kada su sinklinale uzvišenja, a antiklinale udubljenja govorimo o inverznom reljefu.

Rasjed

Rasjed

Grafički prikaz nastajanja rasjeda. Slojevi zemlje prikazani su u više nijanski smeđe boje. Slojevi su rasječeni na tri bloka koja se uzdižu ili spuštaju stepenasto jedan uz drugoga.

Bočnim pritiscima koji uzrokuju spuštanje, izdizanje ili pomicanje stijena nastaju i rasjedi. Pokreti slojeva, krila, nastaju duž pukotine koja se naziva paraklaza. Krilo iznad paraklaze naziva se krovinskim krilom, a ono ispod podinskim.

S obzirom na tip pomicanja, razlikujemo  ,   i   rasjede.



Bočni pritisci uzrokuju spuštanje, izdizanje ili pomicanje stijena.

Bočnim pritiscima stijena nastaju rasjedi.

Paraklaza je pukotina koja nastaje pokretima slojeva/krila.

Krilo iznad paraklaze naziva se krovinskim krilom.

Krilo ispod paraklize naziva se podinskim krilom.

S obzirom na tip pomicanja razlikujemo:

  •   rasjede
  •   rasjede
  •   rasjede.

Rasjedi mogu činiti sustave.

Timor je sustav gdje se uzdignuti sloj nalazi između dva niža sloja.

Tektonska graba je sustav gdje je središnji dio niži u odnosu na dva susjedna krila.

Vrste rasjeda

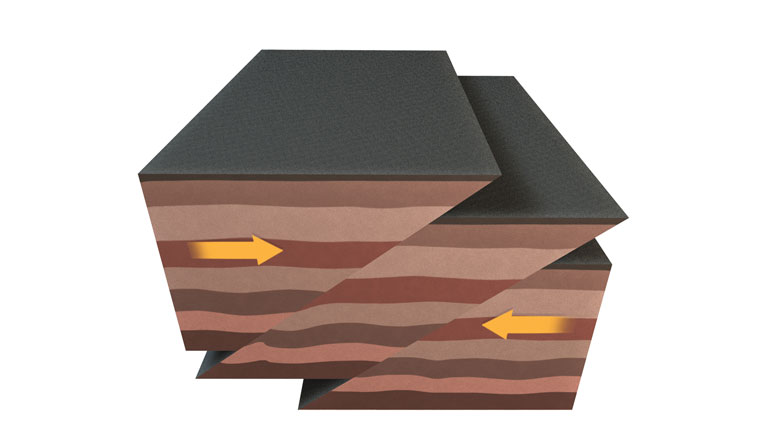

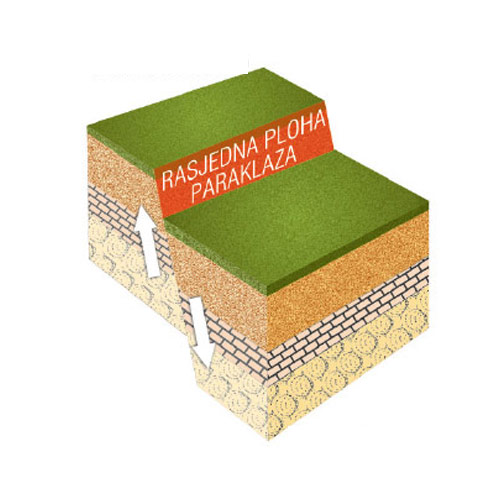

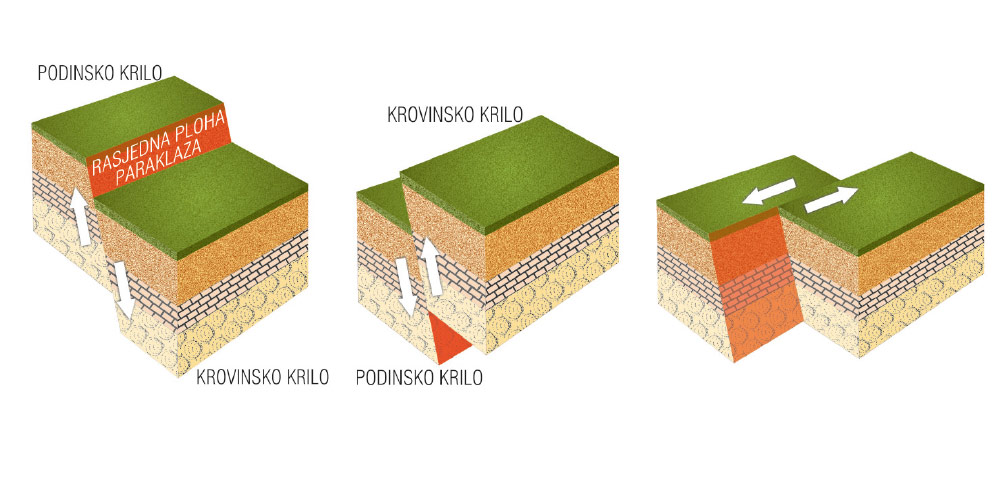

3 različita tipa rasjeda. Strelice pokazuju moguće smijerove gibanja rasjednih elemenata

Rasjedi isto mogu činiti sustave - timor, gdje se uzdignuti sloj nalazi između dva niža sloja, te tektonska graba gdje je središnji dio niži u odnosu na dva susjedna krila.

Timor i tektonska graba

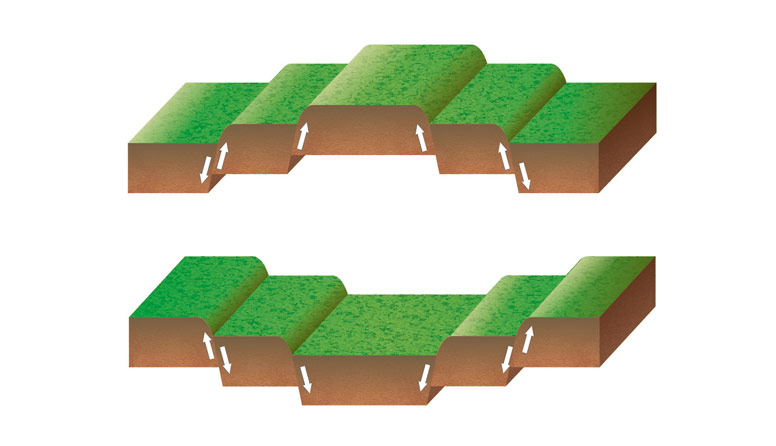

Grafički prikaz nastanka slojeva.5 blokova smeđe boje sa zelenim pokrovom na vrh koji se nalaze u različitim položajima.Središnji blok je najviši, oko njega su dva niža bloka, a zatim još dva, još niža bloka.Na blokovima su ucrtane strlice koje pokazuju u kom smjeru su se blokovi kretali pri pomicanju tla
Slika 4.

Rasjed Svetog Andrije
ili San Andreas

Fotografija prikazuje pogled na pustinjski krajobraz iz zraka. Krajobrazom dominira smeđa, pjeskovita ravnica dok na desnoj strani fotografije možemo uočiti dugački planinski lanac. Središtem ravnice prostire se naborana formacija, odnosno rasjed u zemljinoj kori

Jedan od najpoznatijih rasjeda je rasjed Svetog Andrije ili San Andreas.

Pokušajte ga pronaći u svojim atlasima.
Zašto je nastao baš ondje?
Koji milijunski gradovi se na njemu nalaze?
Kakve posljedice rasjed je imao, odnosno ima na te gradove?

Navlake

Navlaka

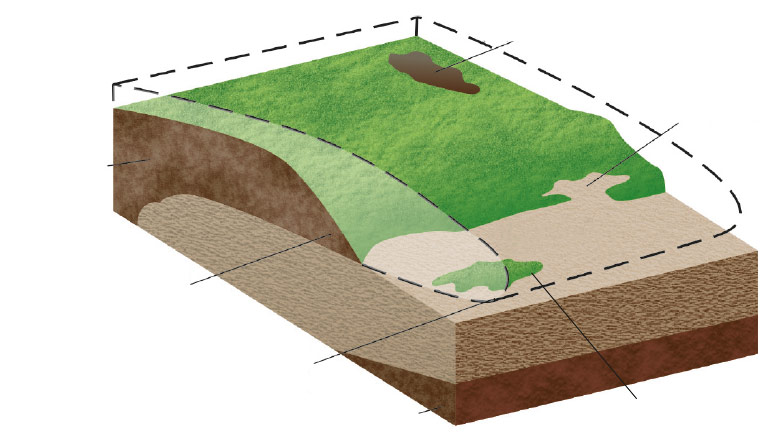

Presijek kroz teren na kojoj su označeni različiti dijelovi navlake

Navlake su dijelovi stijena navučeni na susjedne stijene, također pod jakim bočnim pritiscima. Navlake su na udaru vanjskih procesa. Dugotrajnom izloženošću vanjskim procesima pojavljuju se kao okna. Ukoliko su odvojeni, nazivamo ih navlačcima.

Navlake su dijelovi stijena navučeni na susjedne stijene.

Navlake nastaju pod jakim bočnim pritiscima.

Navlake su na udaru vanjskih procesa.

Dugotrajnom izloženošću vanjskim procesima pojavljuju se kao okna.

Ukoliko su okna odvojena, nazivamo ih navlačcima.

Pronađi u osmosmjerci pojmove iz ove jedinice.

NAVLAKA OKNO NAVLAČAK ANTIKLINORIJ SINKLINORIJ BORA RASJED

Provjerite svoje znanje

Spoji vrstu rasjeda sa shematskim prikazom.

reversni rasjed

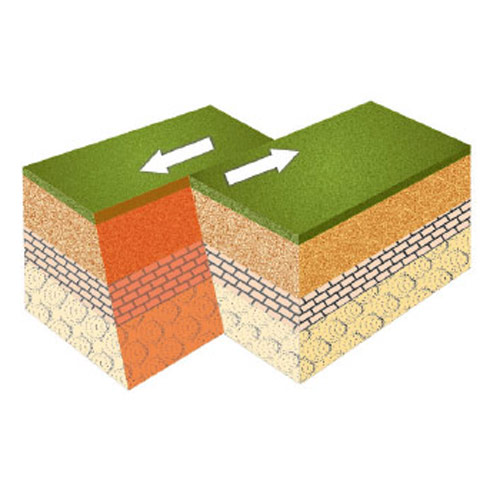

Grafički prikaz horiontalnog tipa rasjeda.Jedan blok se pomiče lijevo, drugi desno, što je označeno sterlicama.

normalni rasjed

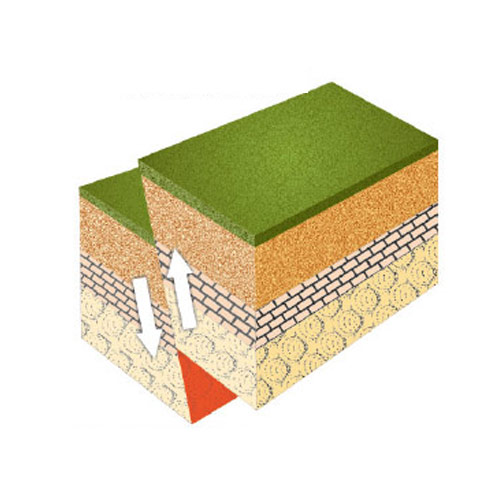

Reversni tip rasjeda.Grafički prikazana dva bloka tla s različitim slojevima. jedan blok se uzdiže, a drugi spušta što je označeno strelicama.

horizontalni rasjed

Grafički prikaz jednog tipa rasjeda.Jedan blok se spušta drugi izdiže. Između blokova upisano je rasjedna ploha-parakliza.

Dopuni rečenicu.

Osnovni strukturni element litosfere je

.

Sustavi udubljenja nazivaju se antiklinorij.

Dopuni rečenicu.

je sustav rasjeda gdje je središnji sloj uzdignut.

Donji dio sloja nazivamo

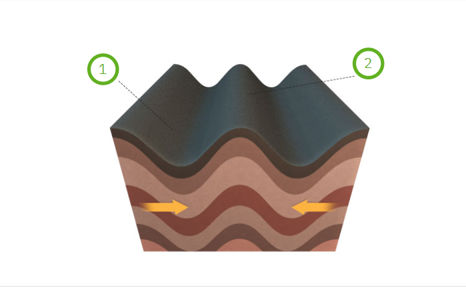

Grafički prikaz bore. Slojevi zemlje prikazani su različitim nijansama smeđe boje, od svijetlo smeđe do najgornjeg sloja koji je tamno smeđi. Slojevi zemlje naborani su valovito s desna na lijevo što je označeno strelicama.

Dio bore označen brojem 2 naziva se

.
