Elektrokemijski izvori električne energije

Moći ću:
  • uočiti važnost elektrokemije u svakodnevnom životu
  • opisati princip rada gorivnog članka kao suvremenog izvora električne energije

Uvod

Luigi Galvani i Alessandro Volta postavili su temelje proizvodnje i primjene istosmjerne električne struje, krajem 18. stoljeća.
Luigi Galvani bio je profesor anatomije na Sveučilištu u Bologni.
Alessandro Volta bio je profesor fizike na Sveučilištu u Comu.

Uvod

Luigi Galvani, profesor anatomije na Sveučilištu u Bologni i Alessandro Volta, profesor fizike na Sveučilištu u Comu krajem 18. stoljeća postavili su temelje proizvodnje i primjene istosmjerne električne struje.

Luigi Galvani, spomenik u Italiji

Luigi Galvani (1737. – 1798.)

Godine 1771. Luigi Galvani otkrio je sasvim slučajno električnu struju pri pokusu sa žabljim kracima. Bakrenom kukom je uhvatio vlažne žablje krakove pričvršćene na željeznu ogradu i primijetio da se kraci trzaju. Galvani je bio uvjeren da životinje stvaraju elektricitet i da je taj elektricitet izazvao grčenje krakova. Po njemu su istosmjerne električne struje nazvane galvanske struje.

Alessandro Volta (1745. – 1827.)

Alessandro Volta (1745. – 1827.)

Originalni Voltin stup načinjen 1799. godine.

Alessandro Volta konstruirao je prvu bateriju, tzv. Voltin stup koji je u čast Luigija Galvanija nazvan galvanski članak, uređaj za proizvodnju istosmjerne električne energije. Između dvaju metala stavio je pločice od kartona ili kože uronjene u vodu ili otopinu kuhinjske soli. Tako je otkrio razliku napona između pojedinih metala. Prema njemu se naziva jedinica za mjerenje električnoga napona, volt, i mjerni instrument za električni napon, voltmetar.

1 / 4

Galvanski članci

Elektrokemijske izvore električne energije može se podijeliti na:

  1. primarne galvanske članke
  2. sekundarne galvanske članke

Primarni galvanski članci su baterije koje nisu punjive.
Zbog toga se mogu smatrati neobnovljivim izvorima električne struje.
Kemijska energija nepovratno se pretvara u električnu energiju.

Sekundarni galvanski članci su punjive baterije i akumulatori.
Zbog toga se mogu smatrati obnovljivim izvorima električne struje.
Kemijske reakcije u sekundarnim galvanskim člancima su reverzibilne.

Primarni galvanski članci

Najpoznatiji primarni galvanski članak je i danas Leclanchéov članak (čitaj Lklanšeov članak).
Izumio ga je 1866. godine francuski elektroinženjer Georges Leclanché (1839. – 1882.) (čitati Žorž Lklanše).
Leclanchéov članak je građen od cinkove posudice.
Cinkova poudica koja je negativna (-) elektroda (anoda), zaštićena metalnim plaštom.
Atomi cinka (Zn) iz cinkove posudice oksidacijom prelaze u cinkove ione.
Zbog toga stjenke posudice postaju sve tanje.
Pozitivna (+) elektroda (katoda) je grafitni štapić uronjen u smjesu manganova (IV) oksida ( \ce{MnO2} ) i čađe (C).
Članak se naziva suhi članak jer je elektrolit gusta vlažna higroskopna smjesa amonijeva klorida ( \ce{NH4Cl} ), cinkova klorida ( \ce{ZnCl2} ) i želatine ili škroba koji služi za geliranje.
Pojednostavljeno, na elektrodama pri radu članka dolazi do ovih reakcija:


Anoda: \ce{Zn(s) -> Zn^{2+}(aq) + 2e-}

Katoda: \ce{MnO2(s) + NH4+(aq) + e- -> MnO(OH)(s) + NH3(g)}\quad / \cdot 2

Ukupnu kemijsku reakciju baterije uključene u strujni krug prikazuje jednadžba:

\ce{Zn(s) + 2MnO2(s) + 2NH4Cl(aq) -> [Zn(NH3)2]Cl2(s) + MnO(OH)(s)}

Napon Leclanchéovog (čitaj Lklanšeovog) članka iznosi 1,5 V.
Veći (>) napon može se postići serijskim povezivanjem članaka.

Galvanski članci

Elektrokemijske izvore električne energije može se podijeliti na primarne i sekundarne galvanske članke.

Primarni galvanski članci su baterije koje nisu punjive zbog čega se mogu smatrati neobnovljivim izvorima električne struje. Kemijska se energija u primarnim galvanskim člancima nepovratno pretvara u električnu, kemijske reakcije su ireverzibilne.

Sekundarni galvanski članci su punjive baterije i akumulatori zbog čega se mogu smatrati obnovljivim izvorima električne struje. Kemijske reakcije u sekundarnim galvanskim člancima su reverzibilne.

Primarni galvanski članci

Najpoznatiji primarni galvanski članak je i danas Leclanchéov članak. Izumio ga je 1866 Georges Leclanché (1839 – 1882) (čitati Žorž Lklanše) francuski elektroinženjer.

Leclanchéov članak je građen od cinkove posudice koja je negativna elektroda (anoda) zaštićena metalnim plaštom. Atomi cinka iz cinkove posudice oksidacijom prelaze u cinkove ione, zbog čega stijenke posudice postaju sve tanje. Pozitivna elektroda (katoda) je grafitni štapić uronjen u smjesu manganova(IV) oksida, \ce{MnO2} i čađe, C.

Članak se naziva suhi članak jer je elektrolit gusta vlažna higroskopna smjesa amonijeva klorida, \ce{NH4Cl} , cinkova klorida, \ce{ZnCl2} i želatine ili škroba koji služi za geliranje.

Pojednostavljeno, na elektrodama pri radu članka dolazi do ovih reakcija:


Anoda: \ce{Zn(s) -> Zn^{2+}(aq) + 2e-}

Katoda: \ce{MnO2(s) + NH4+(aq) + e- -> MnO(OH)(s) + NH3(g)}\quad / \cdot 2

Ukupnu kemijsku reakciju baterije uključene u strujni krug prikazuje jednadžba:

\ce{Zn(s) + 2MnO2(s) + 2NH4Cl(aq) -> [Zn(NH3)2]Cl2(s) + 2MnO(OH)(s)}

Napon Leclanchéovog članka iznosi 1,5 V. Veći napon može se postići serijskim povezivanjem članaka.

Današnje baterije imaju niz prednosi u odnosu na prvi Leclanchéov članak.
One imaju veći (>) napon.
Trajnije su i mogu se koristiti pri nižim (<) temperaturama.

Današnje baterije imaju niz prednosi u odnosu na prvi Leclanchéov članak. One imaju veći napon, trajnije su i mogu se koristiti pri nižim temperaturama.

Alkalne baterije u satu

Alkalne baterije (sa \ce{MnO2} )
Alkalne baterije sastoje se od čelične posudice u kojoj je negativna (-) elektroda cink (Zn) u prahu.
Pozitivna (+) elektroda je grafit oko kojeg je smjesa \ce{MnO2} .
Elektrolit je koncentrirana otopina kalijeve lužine (KOH).
Cink (Zn) je reducens.
\ce{MnO2}   je oksidans kao u reakcijama Leclanchéovog članka.

Anoda: \ce{Zn(s) + 2OH-(aq) -> ZnO(s) + H2O(l) + 2e-}

Katoda: \ce{2MnO2(s) +H2O(l) + 2e- -> Mn2O3(s) + 2OH-(aq)}

Litijeva baterija u Apple iPhone 5S

Litijeve baterije
U litijevim baterijama reducens je litij (Li), negativna (-) elektroda.
Oksidans, pozitivna (+) elektroda, može biti oksid ili sulfid prijelaznog metala.

Anoda: \ce{Li(s) -> Li+ + e-}

Katoda: \ce{MnO2(s) + Li+ + e- -> LiMnO2(s)}

Dugmaste baterije

U dugmastim baterijama negativna (-) elektroda je cink (Zn) u prahu.
Pozitivna (+) elektroda (+) je živin (II) oksid (HgO).
Elektrolit je lužnata otopina cinkova oksida (ZnO) i kalijeva hidroksida (KOH).

Anoda: \ce{Zn(s) + 2OH-(aq) -> ZnO(s) + H2O(l) + 2e-}

Katoda: \ce{Ag2O(s) + 2e- + H2O(l) -> 2Ag(s) + 2OH-(aq)}

1 / 3
Alkalne baterije u satu

Alkalne baterije (sa \ce{MnO2} )

Alkalne baterije sastoje se od čelične posudice u kojoj je negativna elektroda cink u prahu, pozitivna elektroda grafit oko kojeg je smjesa \ce{MnO2} , a elektrolit koncentrirana otopina kalijeve lužine. Cink je reducens, a \ce{MnO2} oksidans kao u reakcijama Leclanchéovog članka.

anoda(-): \ce{Zn(s) + 2OH-(aq) -> ZnO(s) + H2O(l) + 2e-}

katoda(+): \ce{2MnO2(s) +H2O(l) + 2e- -> Mn2O3(s) + 2OH-(aq)}

Litijeva baterija u Apple iPhone 5S

Litijeve baterije

U litijevim baterijama reducens je litij, negativna elektroda, a oksidans, pozitivna elektroda može biti oksid ili sulfid prijelaznog metala.

anoda(-): \ce{Li(s) -> Li+ + e-}

katoda(+): \ce{MnO2(s) + Li+ + e- -> LiMnO2(s)}

Dugmaste baterije

U dugmastim baterijama negativna elektroda je cink u prahu, a pozitivna elektroda živin(II) oksid. Elektrolit je lužnata otopina cinkova oksida i kalijeva hidroksida.

anoda(-): \ce{Zn(s) + 2OH-(aq) -> ZnO(s) + H2O(l) + 2e-}

katoda(+): \ce{Ag2O(s) + 2e- + H2O(l) -> 2Ag(s) + 2OH-(aq)}

Punjač baterija

Tijekom 19. i 20. stoljeća galvanski članci su bili ireverzibilni ili nepovratni, nisu se mogli puniti. Danas se sve više koriste baterije koje se mogu puniti posebnim punjačima uključenim u električnu mrežu.

Nakon uporabe zbog otrovnog sadržaja baterije je potrebno odlagati u posebne spremnike. Pravilno odlaganje baterija sprječava zagađenje okoliša i omogućuje recikliranje skupih metala, primjerice, srebra.

1 / 5

Sekundarni galvanski članci

Sekundarni galvanski članci su akumulatori.
Akumulatori su reverzibilni galvanski članci koji se nakon pražnjenja mogu ponovo puniti.
Pri punjenju akumulatora električna energija se pretvara u kemijsku energiju.
Pri pražnjenju akumulatora kemijska energija se pretvara u električnu energiju.

kemijska energija \ce{<=>[pražnjenje][punjenje]} električna energija

1. Olovni akumulator

U olovnom akumulatoru negativni (–) pol, anoda, je elektroda od olova (Pb).
Pozitivan (+) pol, katoda, je elektroda od olovova (IV) oksida (PbO2).
Elektrolit je 20 %-tna sumporna kiselina (H2SO4).

Sekundarni galvanski članci

Sekundarni galvanski članci su akumulatori, reverzibilni galvanski članci koji se nakon pražnjenja mogu ponovo puniti. Pri punjenju akumulatora električna se energija pretvara u kemijsku, a pri pražnjenju kemijska u električnu.

kemijska energija \ce{<=>[pražnjenje][punjenje]} električna energija

1. Olovni akumulator

U olovnom akumulatoru negativni pol, anoda, je elektroda od olova, a pozitivan pol, katoda, je elektroda od olovova(IV) oksida.
Elektrolit je 20 %-tna sumporna kiselina.

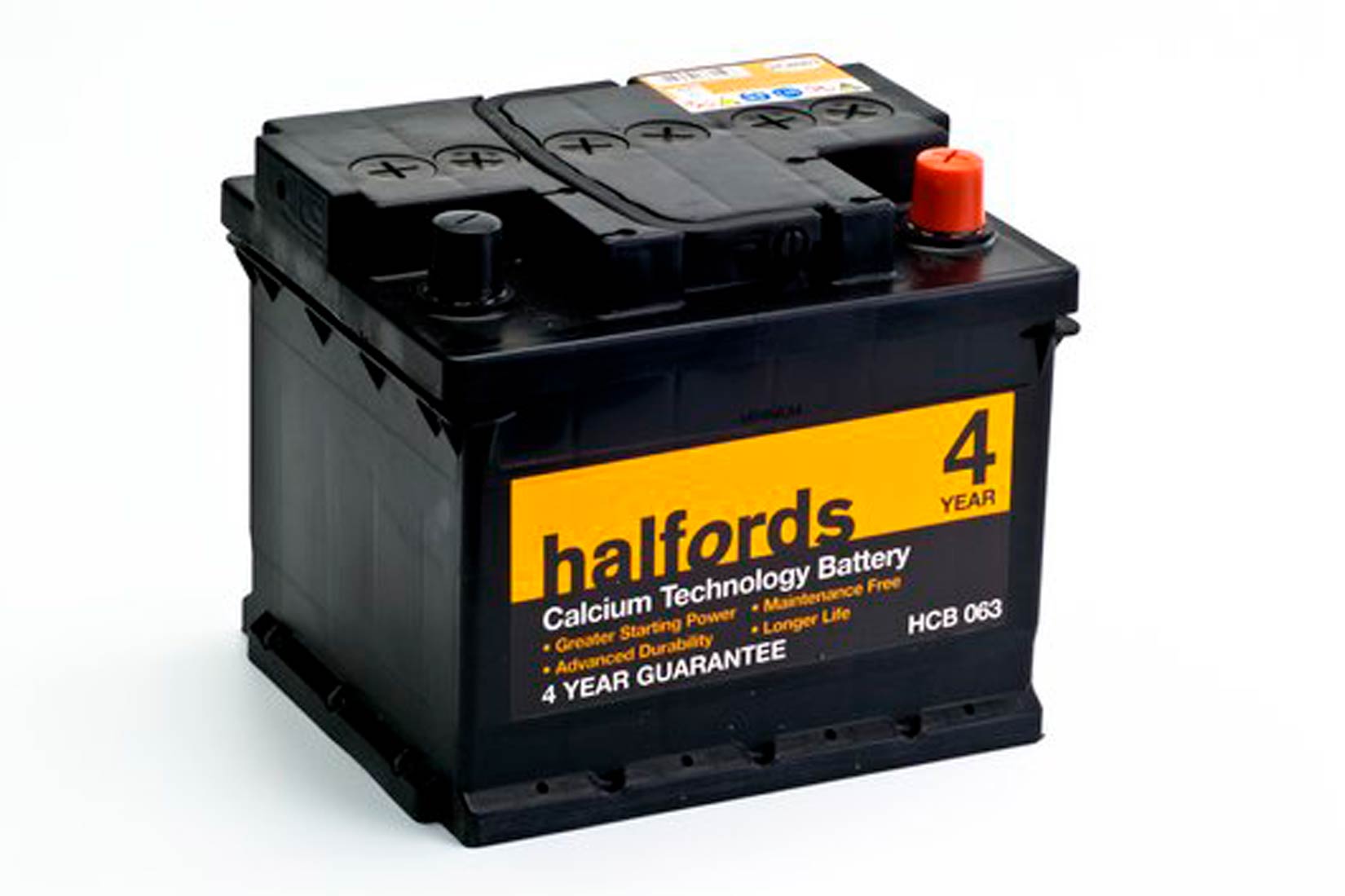

Olovni akumulator
Olovni akumulator

Svaki članak olovnog akumulatora ima napon od 2 volta.
Olovni akumulator koji se koristi u osobnim automobilima ima napon 12 volti.

Prema tome, serijski je spojeno 6 članaka.
Reakcija punjenja i pražnjenja akumulatora može se prikazati jednadžbom kemijske reakcije:


\ce{Pb(s) + PbO2(s) + 2H2SO4(aq) <=>[pražnjenje][punjenje] 2PbSO4(s) + 2H2O(l)}

2. Nikal-kadmijev akumulator

U nikal-kadmijevom akumulatoru negativni (-) pol, anoda, je elektroda od kadmija (Cd).
Pozitivan (+) pol, katoda, je elektroda od niklova (III) hidroksida (Cd(OH)2).
Elektrolit je kalijeva lužina (KOH) koja ne sudjeluje u reakciji.
Reakcija punjenja i pražnjenja akumulatora može se prikazati jednadžbom kemijske reakcije:


\ce{Cd(s) + 2Ni(OH)3(s) <=>[pražnjenje][punjenje] Cd(OH)2(s) + 2Ni(OH)2(l)}

Napon jednog članka nikal-kadmijeva akumulatora je  1,25 V.

Gorivni članak

Gorivni članci su vrsta galvanskih članaka.
U njima se kemijskom reakcijom primjerice  vodika (H2) i kisika (O2) neposredno dobiva električna energija.

Svaki članak olovnog akumulatora ima napon od 2 volta. Olovni akumulator koji se koristi u osobnim automobilima ima napon 12 volta, prema tome serijski je spojeno 6 članaka.

Reakcija punjenja i pražnjenja akumulatora može se prikazati jednadžbom kemijske reakcije:


\ce{Pb(s) + PbO2(s) + 2H2SO4(aq) <=>[pražnjenje][punjenje] 2PbSO4(s) + 2H2O(l)}

2. Nikal-kadmijev akumulator

U nikal-kadmijevom akumulatoru negativni pol, anoda, je elektroda od kadmija, a pozitivan pol katoda, je elektroda od niklova(III) hidroksida. Elektrolit je kalijeva lužina koja ne sudjeluje u reakciji.

Reakcija punjenja i pražnjenja akumulatora može se prikazati jednadžbom kemijske reakcije:


\ce{Cd(s) + 2Ni(OH)3(s) <=>[pražnjenje][punjenje] Cd(OH)2(s) + 2Ni(OH)2(l)}

Napon jednog članka nikal-kadmijeva akumulatora je \pu{1,25 V} .



Gorivni članak

Gorivni članci su vrsta galvanskih članaka u kojima se kemijskom reakcijom, primjerice, vodika i kisika neposredno dobiva električna energija.

Do sada je praktično primijenjen samo gorivni članak vodik – kisik.

U gorivnom članku vodik – kisik električna energija nastaje reakcijom sinteze vodika ( \ce{H2} ) i kisika ( \ce{O2} ) u vodu.

Do sada je praktično primijenjen samo gorivni članak vodik – kisik, u kojem električna energija nastaje reakcijom sinteze vodika i kisika u vodu.

U gorivnom članku su grafitne s katalizatorom (nikal, Ni ili paladij, Pd), porozne, kako bi mogle propuštati plinove   ( \ce{H2} i \ce{O2} ) koji reagiraju s elektrolitom.
Elektrolit je kalijeva lužina (KOH) koji u vodenoj otopini disocira na kalijeve (K+) i hidroksidne (OH–) ione.

Reakcije u gorivnom članku:


anoda (–): \ce{2H2(g) + 4OH-(aq) -> 4H2O(l) + 4e-}             oksidacija

katoda (+): \ce{O2(g) + 2H2O(l) + 4e- -> 4OH-(aq)}              redukcija

\ce{2H2(g) + O2(g) -> 2H2O(l)}

Opisana redoks reakcija uzrokuje tok elektrona u vanjskom strujnom krugu.
Gorivni članci ekološki su prihvatljivi izvori električne energije.

U gorivnom članku elektrode su grafitne s katalizatorom (nikal ili paladij), porozne, kako bi mogle propuštati plinove ( \ce{H2} i \ce{O2} ) koji reagiraju s elektrolitom.

Elektrolit je kalijeva lužina koja u vodenoj otopini disocira na kalijeve i hidroksidne ione.

Reakcije u gorivnom članku:


anoda (–): \ce{2H2(g) + 4OH-(aq) -> 4H2O(l) + 4e-}

katoda (+): \ce{O2(g) + 2H2O(l) + 4e- -> 4OH-(aq)}

\ce{2H2(g) + O2(g) -> 2H2O(l)}

Opisana redoks-reakcija uzrokuje tok elektrona u vanjskom strujnom krugu. Gorivni članci ekološki su prihvatljivi izvori električne energije.

Na kraju…
